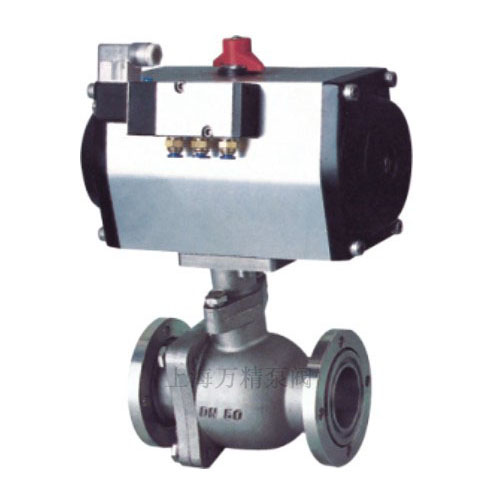

一、GUQ系列氣動真空球閥的特點及用途：
GUQ系列氣動真空球閥是適用于真空系統中接通或切斷管路中的介質流。該閥以壓縮空氣為動力，通過控制氣動元件來改變氣路方向，推動活塞齒條、齒輪的機械傳動，以角行程輸出扭矩來驅動球閥作啟閉運動。閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。氣缸分為雙作用和單作用(彈簧復位)，可選配反饋信號裝置及電氣閥門定位器。
GUQ系列氣動真空球閥適用的工作介質為帶酸、堿性的氣體或液體。

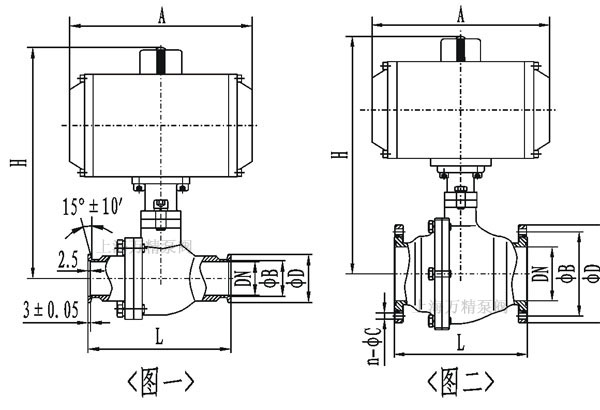

二、GUQ系列氣動真空球閥的尺寸圖：
適用范圍(Pa) |
快卸法蘭（KF）2x105 ～1.3x10 -5
活套法蘭16x105～1.3x10 -5 |
閥門漏率(Pa.L/S) |
≤1.3x10-5 |
介質溫度（℃） |
標準出廠：-30～+150
特殊指定：-30～+240 |
氣源壓力（MPa） |
0.4～0.8 |
法蘭標準 |
GB4982；GB/T6070 |
安裝位置 |
任意 |
電源電壓 |
標準出廠：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等 |
信號反饋 |
標準出廠：閥位指示器
特殊指定：微動開關；智能型4～20mA DC |
氣缸可選 |
標準出廠：雙作用式
特殊指定：單作用式（有彈簧返回）可選常開或常閉 |
快卸法蘭（KF）連接及外形尺寸（GB4982）
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
L |
A |
GUQ-16/KF |
16 |
30 |
17.2 |
154 |
100 |
140 |
GUQ-25/KF |
25 |
40 |
26.2 |
175 |
114 |
164 |
GUQ-40/KF |
40 |
55 |
41.2 |
247 |
165 |
210 |
GUQ-50/KF |
50 |
75 |
52.2 |
282 |
175 |
247 |
|
活套法蘭（KF）連接及外形尺寸（GB/T6070）
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
L |
A |
n-ΦC |
GUQ-16 |
16 |
60 |
45 |
154 |
100 |
140 |
4-6.5 |
GUQ-25 |
25 |
70 |
55 |
175 |
114 |
164 |
GUQ-32 |
32 |
90 |
70 |
220 |
140 |
190 |
4-9 |
GUQ-40 |
40 |
100 |
80 |
247 |
165 |
210 |
GUQ-50 |
50 |
110 |
90 |
282 |
175 |
247 |
GUQ-63 |
63 |
130 |
110 |
320 |
186 |
GUQ-80 |
80 |
145 |
125 |
345 |
198 |
276 |
8-9 |
GUQ-100 |
100 |
165 |
145 |
378 |
220 |
302 |
GUQ-125 |
125 |
200 |
175 |
458 |
266 |
372 |
8-11 |
GUQ-150 |
150 |
225 |
200 |
523 |
296 |
432 |
|
|
