一、SZ型水環式真空泵的用途及規格：
SZ水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性不溶于水的氣體，以便在密閉的容器中形成真空和壓力。
SZ水環式真空泵有SZ-1、SZ-2、 SZ-3及 SZ-4四種規格，泵所形成的最大真空度分別在86~95%之間。SZ-1及 SZ-2所能形成的最大壓力為1.0~1.4公斤/厘米2，SZ-3及SZ-4在所配電動機功率容許下的最大壓力為1.5公斤/厘米2，若增加電動機功率，最大壓力為2.1公斤/厘米2（泵型意義：如SZ-1、S-水環式、Z-真空泵，1-泵的序號）
二、SZ型水環式真空泵的工作原理：
SZ水環式真空泵如圖1所示，葉輪①偏心地裝在泵體②內，起動時向泵內注入一定高度的水，
因此當葉片輪旋轉時，水受離心力的作用而在泵體壁上形成-旋轉水環③，水環上部內表面與輪轂相切，沿箭頭主向旋轉，在前半轉的過程中，水環內表面逐漸與輪轂脫離，SZ水環式真空泵因此在葉輪葉片間形成空間并逐漸擴大，這樣就在吸氣口吸入空氣；在后半轉的過程中，水環的內表面漸漸與輪轂靠近，葉片間的空間容積隨著縮小，葉片間的空氣因此被壓縮而排出。
如此葉輪每轉動一周，葉片間的空間容積改變一次，每個葉片間的水好像活塞一樣往復一次，SZ水環式真空泵就連續不斷地抽吸氣體。
由于在工作中，水會發熱，同時一部分水會和氣體一起被排走，因此SZ水環式真空泵在工作中，泵中必須不斷地供給冷水，以冷卻和補充泵內消耗的水。供給的冷水以15℃為宜。
當SZ水環式真空泵排出的氣體是廢氣時候，在排氣一端接有一水箱，廢氣和所帶的一部分水排入水箱后，氣體再由水箱的出管跑掉，而水就落入水箱的底部經回水管再回到泵內使用，如果循環時間長了便會發熱，這時需從水箱的供水處供給一定的冷水。
 |

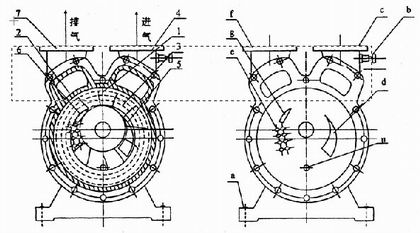

圖1 |
圖2 |
| 1．葉輪 2.泵體 3.水環 4.進氣管5.吸氣孔 6.排氣孔 7.排氣管 |
a．底腳 b.真空度調節閥門 c.進氣管 d. 吸氣孔e.橡皮閥 f.排氣管 g.排氣孔 u.進水孔 |
水環式真空泵及壓縮機機構圖 |
由于在工作中，水會發熱，同時一部分水會和氣體一起被排走，因此SZ水環式真空泵在工作中必須不斷地供給冷水，以冷卻和補充泵內消耗的水。
當SZ水環式真空泵排出的氣體是廢氣的時候，在排氣一端接有一水箱，廢水和所帶的一部分水箱后，氣體再由水箱的出管跑掉，而水就落入水箱的底部經回水管再回到泵內使用，如果水循環時間長了便會發熱，這時需從水箱的供水處供給一定的冷水。
SZ水環式真空泵當壓縮機用時則在排氣一端要接上一氣水分離器，帶水的氣體進入分離器時便自動分開，氣體山分離器的出口送到需要的地方去，而熱水則經過自動的開關放出。（壓縮氣體時容易發熱，水由泵處出來后便成了熱水），SZ水環式真空泵在分防離器的底部也要不斷地供給冷水補充被放走的熱水，同時起冷卻作用。
三、SZ型水環式真空泵的結構說明：
SZ水環式真空泵的結構如圖2、圖3、圖4所示：
SZ水環式真空泵由泵體（1）及兩個側蓋（2）（3）所組成（圖3及圖4）側蓋下部有泵腳支撐（圖2），在上部是兩管子即進氣管和排氣管，這兩個管子通過側蓋上的吸氣孔及排所孔與泵腔相連，SZ水環式真空泵體上的進氣管與排氣管和側蓋上的吸氣孔及排氣孔相通，軸（4）偏心地安裝在泵體中，葉輪（6）用鍵（5）固定于軸上。葉輪與側蓋之間的間隙，用泵體和側蓋間的墊來調整總間隙，用軸套（17）推動葉輪，從而調整葉輪兩端的間隙。此間隙決定氣體在泵內由進氣口至排氣口流動中損失的大小。

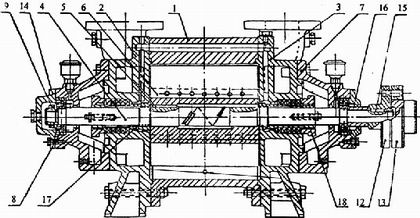

1．泵體 2.后蓋 3.前蓋 4.泵軸 5.平鍵 6.葉輪 7.軸承瓦架 8.滾珠軸承 9.園螺母 12.泵聯軸器 13.電機聯軸器 14.軸承蓋 15.鍵 16.定位圈 17.軸套 18.填料壓蓋 |
SZ水環式真空泵填料函配備在示兩側蓋（2）（3）內，在填料后面，有一個水室，水由管子（11）進入此室，一部分水通過填料冷卻填料函，另一部分進入泵體，在離心力的作用下沿葉片端面流動而充滿于整個葉輪和側蓋之間。
SZ水環式真空泵滾珠軸承（8）用圓螺母（9）固定在軸上。
SZ水環式真空泵在側蓋側壁上（圖2）排氣孔下面有幾行圓孔有橡皮閥（球形）關閉，這些孔的得作用是當時輪葉片間的氣體壓力達到排氣壓力時，在排氣口以前就將氣體自動放出，因此就減少了因氣體壓力過大而消耗的功率。
SZ-1及SZ-2的結構圖（圖3）所示，其與SZ-3及SZ-4結構（圖4）不同之處是：進、排氣管分別在兩個側蓋上，一根管與進氣口相通，一根管與排氣口相通，泵內無橡皮閥。
SZ水環式真空泵進氣管（10）與氣水分離器聯在一起供給泵所需要的循環水，為了使泵腔的兩端面間隙和填料得到很好的密封，必須由水封管（11）不斷地供給干凈的冷水。在聯軸器端為了不使軸承內油外漏，因此裝有毛氈圈（20）來密封。

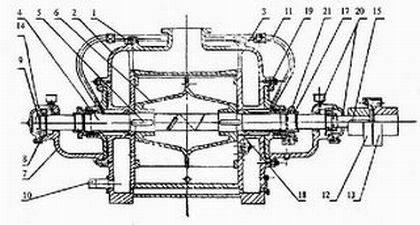

1．泵體 2.后蓋 3.前蓋 4.泵軸 5.平鍵 6.葉輪 7.軸承瓦架 8.滾珠軸承 9.園螺母 10．進水管 11.水封管 12.泵聯軸器 13.電機聯軸器 14.軸承蓋 15.鍵 17.軸套螺母 18.軸套 19.填料涵 20.毛氈圈 21填料函壓蓋
|
四、SZ型水環式真空泵技術參數：
| 型號 |
真空最大吸氣量（m3/min） |
電機功率（KW） |
轉速 |
水耗量 |
最大真空度%（mmHg） |
最大壓力 |
| 當真空度為 |
| SZ-1 |
1.5 |
0.64 |
0.4 |
0.12 |
- |
4 |
1440 |
10 |
-640 |
0.12 |
| SZ-2 |
3.4 |
1.65 |
0.95 |
0.25 |
- |
7.5 |
1450 |
30 |
-660 |
0.14 |
| SZ-3 |
11.5 |
6.8 |
3.6 |
1.5 |
0.5 |
22 |
970 |
70 |
-700 |
0.21 |
| SZ-4 |
27 |
17.6 |
11 |
3 |
3 |
70 |
740 |
100 |
-710 |
0.21 |
注：1、SZ水環式真空泵真空度從40%到90%或壓力從0.05MPa的吸排氣量隨著供水量的大小、葉輪與側蓋的間隙
大小而變化，特別是流量較小時，如果調整不準確更容易引起偏小。
2、SZ水環式真空泵表內數值是在下列條件下得出：
①水溫15℃
②空氣20℃
③氣體相對濕度70%
④大氣壓力0.1013MPa
3、表內性能偏差不超過5%

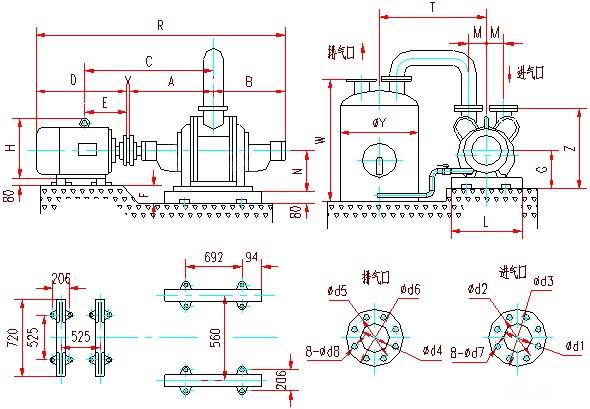

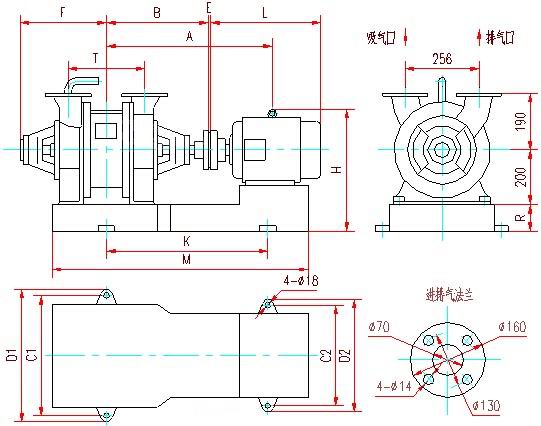

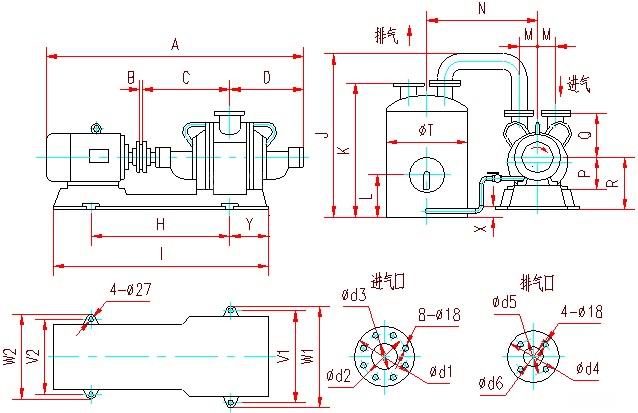

五、SZ型水環式真空泵安裝尺寸：
代號 |
A |
B |
C1 |
C2 |
D1 |
D2 |
E |
F |
H |
P |
R |
K |
T |
M |
L |
地腳螺栓 |
SZ-1 |
557 |
313 |
420 |
362 |
470 |
412 |
2 |
1325 |
315 |
143 |
87 |
551 |
190 |
847 |
518 |
M16×400 |
SZ-2 |
705 |
378 |
454 |
410 |
514 |
470 |
2 |
1582 |
385 |
150 |
80 |
710 |
320 |
1119 |
610 |
代號 |
A |
B |
C |
D |
H |
I |
J |
K |
L |
M |
N |
P |
Q |
R |
S |
SZ-3真空泵 |
2202 |
4 |
768 |
655 |
1177 |
1737 |
1357 |
1100 |
330 |
142.5 |
912.5 |
295 |
380 |
420 |
1050 |
代號 |
T |
V2 |
V1 |
W1 |
W2 |
X |
Y |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
地腳螺栓 |
SZ-3真空泵 |
650 |
480 |
580 |
650 |
550 |
20 |
320 |
235 |
200 |
125 |
205 |
170 |
100 |
M24×630 |
代號 |
A |
B |
C |
D |
H |
G |
X |
M |
Y |
W |
T |
N |
L |
SZ-4真空泵 |
927 |
787 |
1506 |
1015 |
750 |
485 |
4 |
192.5 |
650 |
1100 |
864.5 |
405 |
826 |
代號 |
R |
Z |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
F |
E |
地腳螺栓 |
SZ-4真空泵 |
2733 |
950 |
175 |
225 |
290 |
150 |
225 |
260 |
18 |
18 |
70 |
575 |
M24×630 |
真空泵其它產品：2X系列旋片式真空泵，X系列旋片式真空泵，2XZ系列旋片式真空泵，2XZ系列旋片式真空泵，WX無油旋片式真空泵，XD系列旋片式真空泵，2BV系列水環式真空泵，SK系列水環式真空泵，2SK系列水環式真空泵，SZ系列水環式真空泵，SK系列懸臂式真空泵，2BE系列水環式真空泵，SZB系列水環式真空泵，ZJ型羅茨泵系列，ZJP型羅茨泵系列，羅茨-旋片真空機組，羅茨-水環真空機組，擴散泵機組，無油干泵機組，水噴射泵機組，W型往復式真空泵，WLW型往復式真空泵，2H系列滑閥式真空泵，H系列干泵，K型油擴散泵系列
SZ型水環式真空泵的訂貨須知:
一、請?zhí)峁┮韵略敿殧?shù)據：①SZ型水環式真空泵的產品名稱與型號②SZ型水環式真空泵的真空度要求單位PA或MPA③SZ型水環式真空泵抽速要求單位L/S或M3/MIN④SZ型水環式真空泵的使用條件和功況條件⑤SZ型水環式真空泵的電機功率（KW）⑥SZ型水環式真空泵的轉速（r/min）⑦SZ型水環式真空泵的電壓〔V〕⑧SZ型水環式真空泵的進出口口徑⑨SZ型水環式真空泵是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的SZ型水環式真空泵的產品型號，請按SZ型水環式真空泵型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
四、我公司服務電話：400-6064-114
感謝您訪問我公司的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
產品相關關鍵字：SZ型水環式真空泵，SZ水環式真空泵，SZ型真空泵 |
