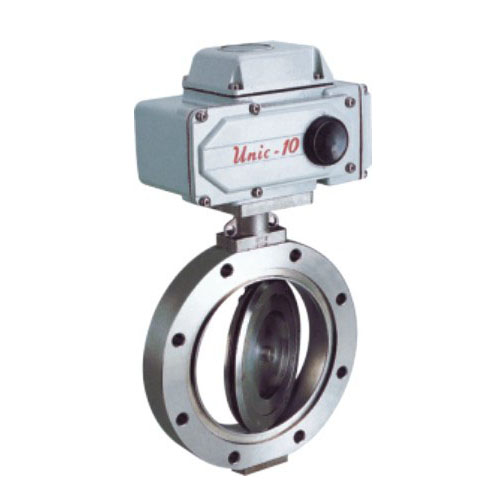

一、CID-A系列電動高真空碟閥的特點及用途：
CID-A系列電動高真空碟閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。閥門的閥板采用夾緊結構，把閥板的密封圈夾緊，除了能用在真空狀態下，也能在低壓狀態下使用。
CID-A系列電動高真空碟閥適用的工作介質為空氣和非腐蝕性氣體。
二、CID-A系列電動高真空碟閥的技術參數：
適用范圍(Pa) |
2x105～1.3x10-5 |
閥門漏率(Pa.L/S) |
≤1.3x10-6 |
開閉時間(S) |
DN≤63 20；80≤DN≤200 30； DN≥250 48 |
介質溫度（℃） |
-25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠) |
法蘭標準 |
GB/T6070 |
安裝位置 |
任意 |
控制電路 |
標準出廠：AC220V/50Hz開關型
特殊指定：AC380V；DC24V開關型
4～20mA DC |
信號反饋 |
標準出廠：帶無源觸點型
特殊指定：4～20mA DC調節型 |

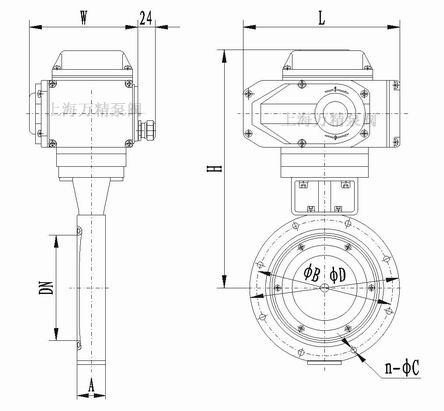

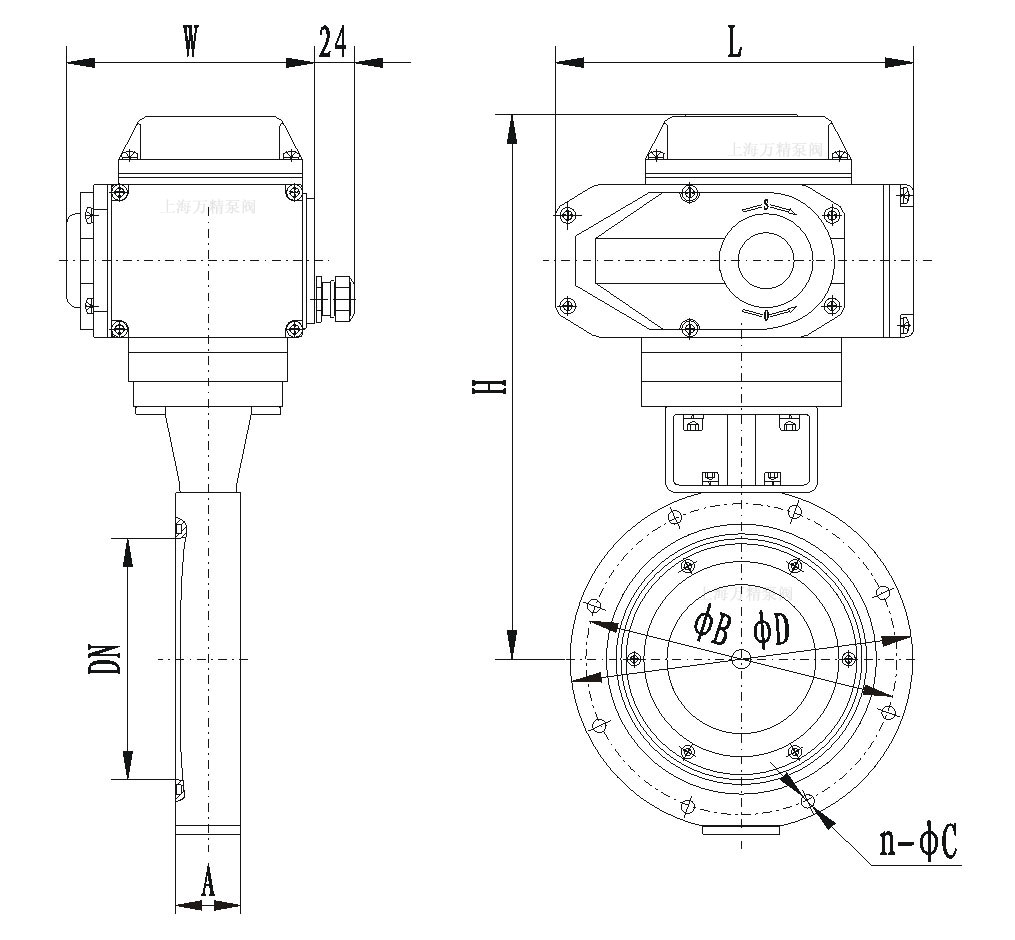

二、CID-A系列電動高真空碟閥的尺寸圖：
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
A |
L |
W |
n-ΦC |
GID-50A |
50 |
110 |
90 |
218 |
26 |
160
|
113
|
4-Φ9
|
GID-63A |
63 |
130 |
110 |
229 |
32
|
GID-80A |
80 |
145 |
125 |
272 |
196
|
121
|
8-Φ9 |
GID-100A |
100 |
165 |
145 |
282 |
8-Φ12
|
GID-125A |
125 |
200 |
175 |
300 |
35
|
GID-150A |
150 |
225 |
200 |
369 |
255
|
158
|
GID-200A |
200 |
285 |
260 |
399 |
45 |
12-Φ11
|
GID-250A |
250 |
335 |
310 |
427 |
50 |
GID-300A |
300 |
425 |
395 |
471 |
55 |
12-Φ14 |
GID-400A |
400 |
510 |
480 |
546 |
60 |
310 |
207 |
16-Φ14 |
|
|
